ARG 300 F

3150 x 27 x 0,9

Nový unikátny dizajn. Inovovaná verzia legendárnej, už 20 rokov vyrábanéko, modelového radu ARG 300 s úplne novým ramenom pílového pásu.

Najmodernejšie koncepcie odliatku ramena, ktoré je po celej dĺžke vo všetkých nosných častiach duté a tvorí uzavretý profil. To zaručuje mimoriadnu tuhosť celého systému a maximálne presný rez a životnosť pílových pásov. V dutých častiach ramena sú ukryté všetky rozvody elektroinštalácie a chladiacej kvapaliny a tým sú chránené proti poškodeniu. Nový koncept ramena prináša tiež veľké zjednodušenie pri výmene pílového pásu, alebo pri čistení vnútra ramena, kedy sa zadný kryt ramena jednoducho vyklopí na pántoch a zostane zaaretovaný v hornej polohe. Mimo úplne nového dizajnu ramena došlo aj k mnohým technickým úpravám a zmenám zlepšujúcich kvalitu, užívateľský komfort a životnosť stroja.

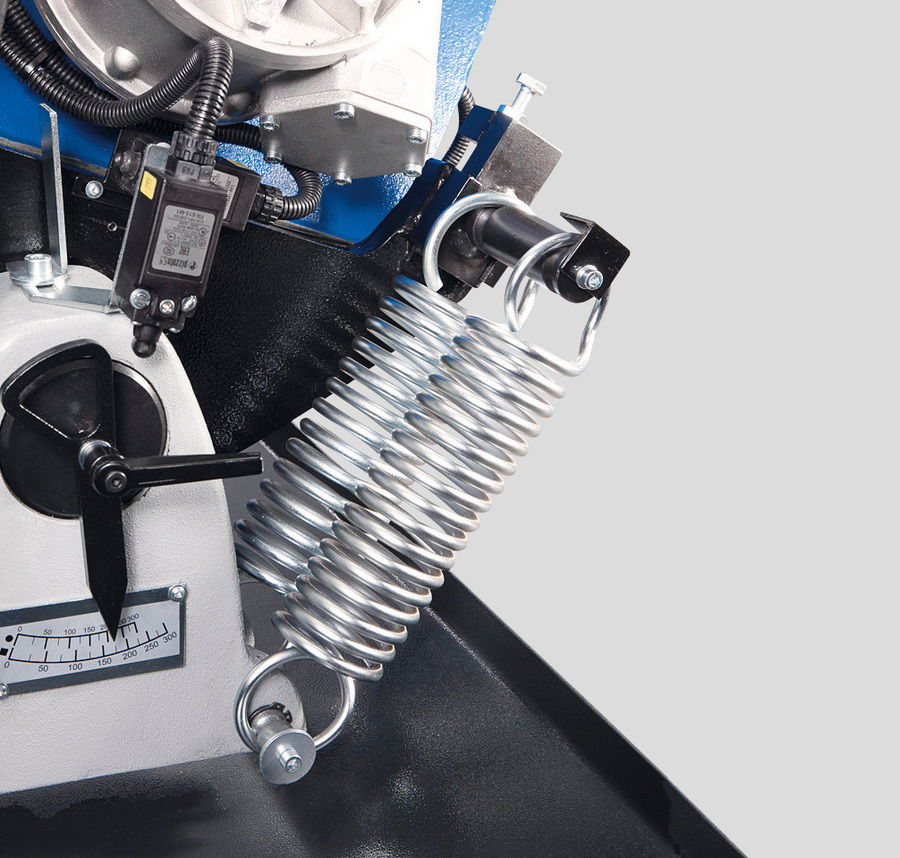

Robustná univerzálna pásová píla nachádza všeobecné uplatnenie od nepretržitých non stop prevádzok až po zámočnícke a údržbárske dielne. Priemyselný pílový pás 27 x 0,9 mm je vyrábaný v mnohých variantoch a umožňuje priemyselné delenie širokej škály materiálov, vrátane nerezu alebo nástrojových ocelí. Ergonomický podstavec s veľkou vyberateľnou nádobou na triesky a masívny systém natáčania ramena s veľkými ložnými plochami zaručujú mimoriadnu stabilitu stroja i pri rezaní ťažkých obrobkov. Rameno pílového pásu sa dvíha ručne, posuv do rezu je vykonávaný vlastnou váhou ramena s možnosťou jemnej plynulej regulácie škrtiacim ventilom olejového tlmiča. Po dokončení rezu sa pohon pílového pásu automaticky vypne. Pre ľahké zdvíhanie ramena je stroj vybavený nastaviteľnými ťažnými pružinami, umožňujúcimi nastavenie optimálnej sily potrebnej pre zdvihnutie ramena podľa charakteru rezaného materiálu. Na dosiahnutie maximálnej produktivity rezania teraz nová možnosť nastavenia optimálnej rýchlosti pílového pásu pomocou frekvenčného meniča v rozsahu 15-90 m / min. To výrazne prispieva k rýchlosti a presnosti rezu a životnosti pílových pásov.

  • Plynulé nastavenie uhla rezu v rozsahu 90 ° -60 ° pri stálej polohe upnutého materiálu.
  • Veľmi robustná konštrukcia stroja, tvorená odliatkami zo šedej liatiny, zaručuje bezpečné pohlcovanie vibrácií.
  • Moderná koncepcia ramena pílového pásu umožňuje veľké rezné rozsahy pri kolmých rezoch aj pri delení pod uhlom.
  • Jednoduchá aretácia a nastavenie požadovaného uhla rezu na uhlovej stupnici.
  • Masívny zverák s funkciou rýchloupínania zabezpečuje jednoduché a spoľahlivé upnutie materiálu.
  • Veľký priemer obežných kolies a precízne trojstranné tvrdokovové vedenie zaručujú dlhodobú životnosť pílového pásu a presnosť rezu.
  • Naddimenzované uloženie obežných kolies, systému napínacieho kolesa a všetkých rotačných častí zvyšujú dlhodobú životnosť stroja.
  • Tichý a bezúdržbový pohon pílového pásu je zaistený priemyselným elektromotorom so závitovkovou prevodovkou.
  • K stroju je zapojený kompletný chladiaci systém s výkonným čerpadlom a možnosťou samostatnej regulácie prietoku na oboch vodiacich kockách.
  • Vaňa emulzie s čerpadlom je umiestnená v podstavci stroja.
  • Jednoduché ovládanie pomocou ergonomicky umiestnených ovládacích prvkov (elektro aj hydraulika) na podstavci stroja.
  • K stroju je dodávaný plynule nastaviteľný doraz materiálu s 500mm stupnicou.
90° +45° +60°
300 240 155
290 225 150
375 x 190 240 x 160 150 x 150



Hlavný motor 400 V, 50 Hz, 2,2 kW
Motor čerpadla 400 V, 50 Hz, 0,05 kW
Rýchlosť pásu 15 – 90 m/min.
Pracovná výška zveráka 910 mm
Nádrž chladiacej kvapaliny cca 15 l
Rozmery stroja (min.) 1760 x   890 x 1560 mm
Rozmery stroja (max.) 2180 x 1660 x 2030 mm
Hmotnosť stroja 455 kg



Doraz materiálu – Štandardné vybavenie

Robustný doraz s 500mm stupnicou pre nastavenie požadovanej dĺžky deleného materialu.

Frekvenčný menič – Štandardné vybavenie

Umožňuje plynulú reguláciu rýchlosti pílového pásu v rozmedzí 15-90 m / min. a tým nastavenie optimálnych rezných podmienok pre daný materiál.

Šmýkačka materiálu

Plynulo nadväzuje na teleso zveráku za rezom a umožňuje ľahké skĺznutiu odrezaných kusov do debny pri delení väčších sérií. Konštrukcia kĺzačky z 2 kusov zamedzuje odtekanie chladiacej kvapaliny mimo stroj.

Prítlačné zariadenie

Slúži na upnutie materiálu pri delení vo zväzku. Umožňuje jednoduché a spoľahlivé upnutie materiálu pomocou manuálneho vertikálneho prítlaku.

Halogénová lampa

Zaručuje kvalitné osvetlenie pracovného priestoru stroja. Neoceniteľným pomocníkom hlavne pri nedostatočnom osvetlení na pracovisku.

Hmlové mazanie

Vytvára olejovú hmlu, ktorá je vstrekovaná do oblasti rezu. Nahrádza použitie klasickej chladiacej emulzie, zvlášť pri delení profilových materiálov, kde môže dochádzať k únikom kvapaliny mimo stroj. Možnosť použitia aj ekologických olejov.

Laserové zameriavanie

Kvalitný priemyselný laser zobrazuje dráhu rezu na delenom materiálu. Výrazne uľahčuje, zrýchľuje a spresňuje nastavenie požadovanej dĺžky materiálu.

Ukazovateľ napnutie pílového pásu

Umožňuje presné napnutie pílového pásu na požadovanú hodnotu podľa tlakomeru a jeho kontrolu počas prevádzky stroja. Optimálne napnutie pílového pásu je zásadný pre životnosť pílového pásu aj kvalitu rezu.

Nový unikátny dizajn. Inovovaná verzia legendárnej, už 20 rokov vyrábanéko, modelového radu ARG 300 s úplne novým ramenom pílového pásu.

Najmodernejšie koncepcie odliatku ramena, ktoré je po celej dĺžke vo všetkých nosných častiach duté a tvorí uzavretý profil. To zaručuje mimoriadnu tuhosť celého systému a maximálne presný rez a životnosť pílových pásov. V dutých častiach ramena sú ukryté všetky rozvody elektroinštalácie a chladiacej kvapaliny a tým sú chránené proti poškodeniu. Nový koncept ramena prináša tiež veľké zjednodušenie pri výmene pílového pásu, alebo pri čistení vnútra ramena, kedy sa zadný kryt ramena jednoducho vyklopí na pántoch a zostane zaaretovaný v hornej polohe. Mimo úplne nového dizajnu ramena došlo aj k mnohým technickým úpravám a zmenám zlepšujúcich kvalitu, užívateľský komfort a životnosť stroja.

Robustná univerzálna pásová píla nachádza všeobecné uplatnenie od nepretržitých non stop prevádzok až po zámočnícke a údržbárske dielne. Priemyselný pílový pás 27 x 0,9 mm je vyrábaný v mnohých variantoch a umožňuje priemyselné delenie širokej škály materiálov, vrátane nerezu alebo nástrojových ocelí. Ergonomický podstavec s veľkou vyberateľnou nádobou na triesky a masívny systém natáčania ramena s veľkými ložnými plochami zaručujú mimoriadnu stabilitu stroja i pri rezaní ťažkých obrobkov. Rameno pílového pásu sa dvíha ručne, posuv do rezu je vykonávaný vlastnou váhou ramena s možnosťou jemnej plynulej regulácie škrtiacim ventilom olejového tlmiča. Po dokončení rezu sa pohon pílového pásu automaticky vypne. Pre ľahké zdvíhanie ramena je stroj vybavený nastaviteľnými ťažnými pružinami, umožňujúcimi nastavenie optimálnej sily potrebnej pre zdvihnutie ramena podľa charakteru rezaného materiálu. Na dosiahnutie maximálnej produktivity rezania teraz nová možnosť nastavenia optimálnej rýchlosti pílového pásu pomocou frekvenčného meniča v rozsahu 15-90 m / min. To výrazne prispieva k rýchlosti a presnosti rezu a životnosti pílových pásov.

  • Plynulé nastavenie uhla rezu v rozsahu 90 ° -60 ° pri stálej polohe upnutého materiálu.
  • Veľmi robustná konštrukcia stroja, tvorená odliatkami zo šedej liatiny, zaručuje bezpečné pohlcovanie vibrácií.
  • Moderná koncepcia ramena pílového pásu umožňuje veľké rezné rozsahy pri kolmých rezoch aj pri delení pod uhlom.
  • Jednoduchá aretácia a nastavenie požadovaného uhla rezu na uhlovej stupnici.
  • Masívny zverák s funkciou rýchloupínania zabezpečuje jednoduché a spoľahlivé upnutie materiálu.
  • Veľký priemer obežných kolies a precízne trojstranné tvrdokovové vedenie zaručujú dlhodobú životnosť pílového pásu a presnosť rezu.
  • Naddimenzované uloženie obežných kolies, systému napínacieho kolesa a všetkých rotačných častí zvyšujú dlhodobú životnosť stroja.
  • Tichý a bezúdržbový pohon pílového pásu je zaistený priemyselným elektromotorom so závitovkovou prevodovkou.
  • K stroju je zapojený kompletný chladiaci systém s výkonným čerpadlom a možnosťou samostatnej regulácie prietoku na oboch vodiacich kockách.
  • Vaňa emulzie s čerpadlom je umiestnená v podstavci stroja.
  • Jednoduché ovládanie pomocou ergonomicky umiestnených ovládacích prvkov (elektro aj hydraulika) na podstavci stroja.
  • K stroju je dodávaný plynule nastaviteľný doraz materiálu s 500mm stupnicou.
90° +45° +60°
300 240 155
290 225 150
375 x 190 240 x 160 150 x 150



Hlavný motor 400 V, 50 Hz, 2,2 kW
Motor čerpadla 400 V, 50 Hz, 0,05 kW
Rýchlosť pásu 15 – 90 m/min.
Pracovná výška zveráka 910 mm
Nádrž chladiacej kvapaliny cca 15 l
Rozmery stroja (min.) 1760 x   890 x 1560 mm
Rozmery stroja (max.) 2180 x 1660 x 2030 mm
Hmotnosť stroja 455 kg



Doraz materiálu – Štandardné vybavenie

Robustný doraz s 500mm stupnicou pre nastavenie požadovanej dĺžky deleného materialu.

Frekvenčný menič – Štandardné vybavenie

Umožňuje plynulú reguláciu rýchlosti pílového pásu v rozmedzí 15-90 m / min. a tým nastavenie optimálnych rezných podmienok pre daný materiál.

Šmýkačka materiálu

Plynulo nadväzuje na teleso zveráku za rezom a umožňuje ľahké skĺznutiu odrezaných kusov do debny pri delení väčších sérií. Konštrukcia kĺzačky z 2 kusov zamedzuje odtekanie chladiacej kvapaliny mimo stroj.

Prítlačné zariadenie

Slúži na upnutie materiálu pri delení vo zväzku. Umožňuje jednoduché a spoľahlivé upnutie materiálu pomocou manuálneho vertikálneho prítlaku.

Halogénová lampa

Zaručuje kvalitné osvetlenie pracovného priestoru stroja. Neoceniteľným pomocníkom hlavne pri nedostatočnom osvetlení na pracovisku.

Hmlové mazanie

Vytvára olejovú hmlu, ktorá je vstrekovaná do oblasti rezu. Nahrádza použitie klasickej chladiacej emulzie, zvlášť pri delení profilových materiálov, kde môže dochádzať k únikom kvapaliny mimo stroj. Možnosť použitia aj ekologických olejov.

Laserové zameriavanie

Kvalitný priemyselný laser zobrazuje dráhu rezu na delenom materiálu. Výrazne uľahčuje, zrýchľuje a spresňuje nastavenie požadovanej dĺžky materiálu.

Ukazovateľ napnutie pílového pásu

Umožňuje presné napnutie pílového pásu na požadovanú hodnotu podľa tlakomeru a jeho kontrolu počas prevádzky stroja. Optimálne napnutie pílového pásu je zásadný pre životnosť pílového pásu aj kvalitu rezu.
