SYSTÉM K

  • Mimoriadne masívne a stabilná zváraná konštrukcia z uzavretých profilov je osadená hrubostennými sústruženými oceľovými valčekmi.
  • Čím väčšia šírka dopravníka, tým väčší a silnejší celková konštrukcia a väčší priemer valčekov a hriadeľov.
  • Hriadele valčekov sú uložené vo nastaviteľných oceľových puzdrách s ložiskami.
  • Jednotlivé, navzájom prepojiteľné moduly s dĺžkou 1 a 2 metre umožňujú voľbu optimálnej dĺžky dopravníka.
  • Robustný systém výsuvu nôh dopravníka umožňuje nastaviteľnú výšku v rozsahu 760-960 mm.
  • Bohatý sortiment príslušenstva a pripojovacích dielov.
šírka valčekov počet nôh počet valčekov priemer valčekov celková dĺžka [mm] nosnosť [kg/1m]
K 400 / 2m 400 2 6 58 2000 500
K 520 / 2m 520 2 6 58 2000 600
K 650 / 2m 650 2 6 68 2000 1000
K 750 / 2m 750 2 6 74 2000 1600
K 400 / 1m 400 1 3 58 1000 500
K 520 / 1m 520 1 3 58 1000 600
K 650 / 1m 650 2 3 68 1000 1000
K 750 / 1m 750 2 3 74 1000 1600

KS – Predlžovacia sekcia k dopravníku K

  • Dĺžka modulov 2 m.
  • Rovnaké rámy sú osadené menším počtom valčekov.
  • Dopravník KS 400 a 520 má jednu nohu, dopravník KS 650 a 750 má pre dosiahnutie maximálnej nosnosti dve nohy.

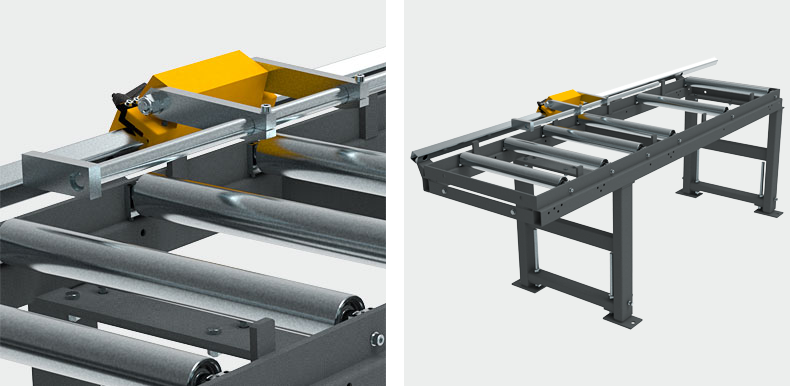

KO – Manuálne odmeriavací zariadení

  • Jednoduché, efektívne odmeriavanie požadovanej dĺžky.
  • Masívny systém s robustným liatinovým telesom dorazu, pohybujúcim sa na presnom oceľovom vedení, zaručuje presnosť nastavenia a dlhodobú životnosť.
  • Nastavovanie požadovanej dĺžky je ručná na analógové (milimetrové) stupnici.
  • Systém posuvného dorazu je výklopný, aby nedochádzalo k zovretiu materiálu a tým možného poškodenia pílového pásu.
  • Inštaluje sa na všetky typy dopravníkov K. Vyrába sa v dvoch veľkostiach pre šírky valčekov 400, 520 mm a šírky 650 a 750 mm.
meraná dĺžka [mm] celková dĺžka [mm]
KO 400, 520, 650, 750 / 2m 2000 2400
KO 400, 520, 650, 750 / 3m 3000 3400
KO 400, 520, 650, 750 / 4m 4000 4400
KO 400, 520, 650, 750 / 5m 5000 5400
KO 400, 520, 650, 750 / 6m 6000 6400

(Súčasťou balenia je dorazový systém, systém posuvu a analógová stupnice zodpovedajúcej dĺžky, nie samotný dopravník)

KX-NC Automatické podávacie zariadenie

  • Automatické podávacie zariadenie slúži na presné posuvu profilových materiálov a ľahkých plných materiálov menších priemerov do píly.
  • Základ tvorí masívny dopravník K 400 alebo K 520, ktorý je osadený kvalitný priemyselnou lineárne osou.
  • Servopohon zaručuje vysokú rýchlosť a presnosť podanie 0,1 mm.
  • Podávací vozík sa pohybuje po lineárnych vedeniach.
  • Systém umožňuje presné podávanie materiálov až do hmotnosti 500 kg. Napríklad plný materiál priemerom 110 mm, dĺžky 6 m, alebo HEB profil 400, dĺžky 6 m.
  • Jednoduché intuitívne ovládanie cez veľký farebný dotykový displej s vysokým rozlíšením, umiestnený na samostatne stojacom ovládacom paneli.
  • Možnosť ukladania často používaných dĺžok do pamäte.
  • Inteligentný systém si sám reguluje rýchlosť posuvu v závislosti od hmotnosti materiálu a zamedzuje prípadnému preťaženiu a tým poškodeniu posuvného mechanizmu.
  • Proti zamedzenie pohybu podávaného materiálu, môže byt tlačná čeľusť osadená
  • Magnetickým úchytom KXM. (Príslušenstvo)
  • Podávacie zariadenie KX-NC je možné použiť s dopravníky typu K 400 a K 520.
  • Ideálny pomocník k poloautomatickým pásovým pílam Pilous ARG 300 – ARG 500.
meraná dĺžka[mm] celková dĺžka [mm]
KX-NC 3000 2400 3000
KX-NC 4000 3400 4000
KX-NC 7000 6400 7000

(Súčasťou balenia je podávací systém s NC odmeriavaním, systém posuvu zodpovedajúcej dĺžky, ovládací panel, nie samotný dopravník)

KOD – Digitálne odmeriavacie zariadenie

  • Zaručuje precízne a jednoduché nastavenie požadovanej dĺžky so zobrazením polohy na digitálnom displeji s presnosťou 0,1 mm.
  • Masívnym systém s robustným liatinovým telesom dorazu, pohybujúcim sa na presnom oceľovom vedení, zaručuje presnosť nastavenia a dlhodobú životnosť.
  • Nastavovanie požadovanej dĺžky je ručný s jednoduchou aretáciou. Systém je napájaný batériou s dlhou životnosťou.
  • Mimoriadne stabilný systém posuvného dorazu je výklopný, aby nedochádzalo k zovretiu materiálu a tým možného poškodenia pílového pásu.
  • Inštaluje sa na všetky typy dopravníkov K. Vyrába sa v dvoch veľkostiach pre šírky valčekov 400, 520 mm a šírky 650 a 750 mm.
meraná dĺžka [mm] celková dĺžka [mm]
KOD 400, 520, 650, 750 / 2m 2000 2400
KOD 400, 520, 650, 750 / 3m 3000 3400
KOD 400, 520, 650, 750 / 4m 4000 4400
KOD 400, 520, 650, 750 / 5m 5000 5400
KOD 400, 520, 650, 750 / 6m 6000 6400

(Súčasťou balenia je dorazový systém s digitálnym odmeriavaním, systém posuvu a magnetická páska zodpovedajúcej dĺžky, nie samotný dopravník)

KP – Dopravník s motorovo poháňanými valčekmi

  • Motoricky poháňané valčeky umožňujú ľahký a presný posuv hlavne ťažkých materiálov.
  • Plynulá voľba rýchlosti posuvu pomocou frekvenčného meniča umožňuje plynulý rozjazd a presný dojazd z pohybujúceho materiálu.
  • Prenosná ovládacia jednotka umožňuje optimálnu polohu pracovníka pri presnom nájazd na požadovanú dĺžku.
  • Extrémne stabilná celková konštrukcia ako u všetkých dopravníkov systému K.
  • Dopravníky sú osadené hrubostennými sústruženými oceľovými valčekmi šírky 520 alebo 750 mm zodpovedajúceho priemeru.
  • Hriadele valčekov sú uložené vo nastaviteľných oceľových puzdrách s ložiskami.
  • Robustný systém výsuvu nôh umožňuje nastaviteľnú výšku dopravníka v rozsahu 760 až 960 mm.
  • Jednotlivé, navzájom prepojiteľné moduly s dĺžkou 2 metre. Pre dosiahnutie maximálnej stability je dopravník 2 m osadený dvoma nohami.

KPS – Predlžovacia sekcia k dopravníku KP

  • Dĺžka modulov 2 m.
  • Rovnaké rámy sú osadené menším počtom valčekov.
  • Dopravník KPS 520 má jednu nohu, dopravník KPS 750 má pre dosiahnutie maximálnej nosnosti dve nohy.
  • Valčeky sú osadené reťazovým systémom posuvu napojeným na základnú dopravník KP.



KPO 520 NC – Automatický systém merania dráhy

  • Ideálne k navážania a odmeriavanie profilových materiálov väčších dĺžok.
  • Zariadenie je nutné doplniť o poháňané dopravníky i pred rezom, len tak možno zaručiť ideálny navezení materiálu na požadovanú dĺžku.
  • Po stlačení jedného tlačidla sa vykoná automaticky navezení materiálu na požadovanú dĺžku, odskok dorazu od materiálu a nastavenie dorazu do východiskovej polohy.
  • Systém posuvného dorazu je automaticky výklopný, aby nedochádzalo k zovretiu materiálu a tým možného poškodenia pílového pásu.
  • Nastavovanie požadovanej dĺžky sa vykonáva cez dotykový display na nezávisle stojacom ovládacom paneli.
  • Z ovládacieho panelu možno ovládať nezávisle pohyb materiálu ako po vstupnej valčekovej trati, tak aj po výstupný valčekovej trati prepnutím ovládača. Ďalšou možnosťou je ovládať pohyb materiálu tak na vstupnej, tak aj na výstupnej strane súčasne.
  • Masívnym systém s robustným telesom dorazu, pohybujúcim sa po presnom vedení pomocou hrebeňa a pastorka, zaručuje presnosť nájazdu dorazu a dlhodobú životnosť.

VIDEO

KB -vertikální oporné valčeky

Umožňujú presné navedenie materiálu medzi čeľuste zveráka stroje a zamedzujúcimi spadnutie materiálu z dopravníka.

KV – Konzola s posuvným oporným vertikálnym valčekom

Nenahraditeľný pomocník pri rezaní materiálu vo zväzku. Len pre dopravníky v prevedení KB s opornými vertikálnymi valčekmi.

KN – doplnková noha dopravníka

KZ – přizvedávací valček

Manuálne, excentrický systém inštalovaný na valčeku umožňuje prizdvihnutie materiálu nad ložnú plochu stroja a tým jeho ľahšie posunutiu.

KT – medzikusy pre pripojenie dopravníkov k jednotlivým strojom

Len pre ARG 380, 400, 500 plus S.A.F.

KR – Výškovo nastaviteľná noha s valčekom

  • Je ideálny ekonomickou variantou podpory materiálu pri rezaní.
  • Masívne a stabilná zváraná konštrukcia je osadená hrubostenným sústruženým oceľovým valčekom
  • Valček je výškovo nastaviteľný v rozsahu 760 až 960 mm.
šířka válečků nosnost [kg/1m]
KR 520 520 500
KR 750 750 600

KRT – Výškovo nastaviteľná noha s excentrickým valčekom

  • Excentricky uložený silnostenný valček umožňuje manuálne prizdvihnutie materiálu nad ložnú plochu stroja a tým jeho ľahšie posunutiu.
  • Valček je výškovo nastaviteľný v rozsahu 760 až 960 mm.
šířka válečků nosnost [kg/1m]
KRT 520 520 500
KRT 750 750 600
