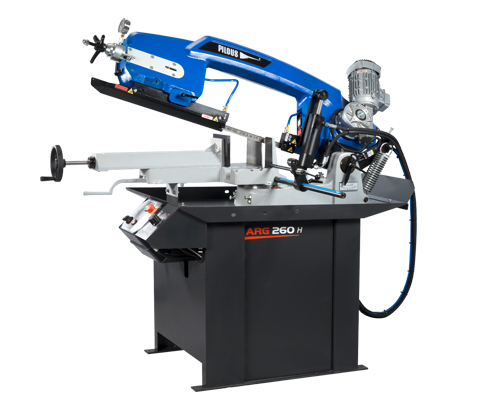

ARG 260 H

Inovovaná verzia preslávené, už 25 rokov vyrábané modelové rady ARG 250 sa úplne novým ramenom pílového pásu s unikátnym dizajnom. Zväčšený maximálnym priemer deleného materiálu z 250 mm na 260 mm. Najmodernejšie koncepcie odliatku ramena s dutinami je osadená obežnými kolesami so zväčšeným priemerom. Väčší priemer kolies zaisťuje menšie ohybové namáhanie pílového pásu. To všetko zaručuje mimoriadnu tuhosť celého systému, dlhodobú životnosť pílových pásov a maximálne presný rez. V dutých častiach ramena sú ukryté všetky rozvody elektroinštalácie a chladiacej kvapaliny, a tým sú chránené proti poškodeniu. Nový koncept ramena prináša tiež veľké zjednodušenie pri výmene pílového pásu alebo pri čistení vnútra ramena, kedy sa zadný kryt ramena jednoducho vyklopí na pántoch a zostane zaaretovanie v hornej polohe. Okrem vytvorenia úplne nového dizajnu ramena došlo aj k mnohým technickým úpravám a zmenám zlepšujúcich kvalitu, užívateľský komfort a životnosť stroja. Ako príslušenstvo je možné použití čistiaceho kefky pílového pásu, synchrónne poháňaného z hnacieho kolesa.

Robustná univerzálna pásová píla nachádza všeobecné uplatnenie od nepretržitých non stop prevádzok až po zámočnícke a údržbárske dielne. Priemyselný pílový pás 27 x 0,9 mm je vyrábaný v mnohých variantoch a umožňuje priemyselné delenie širokej škály materiálov, vrátane nerezu alebo nástrojových ocelí. Stroj je vybavený jednoduchým hydraulickým agregátom, ktorý slúži k automatickému zdvihnutiu ramena pílového pásu po skončení rezu. Tento systém oproti ručnému zdvíhanie výrazne uľahčuje obsluhu stroja zvlášť pri rezaní väcších sérií. Výška zdvihu je nastaviteľná podľa veľkosti rezaného materiálu. Posuv do rezu je vykonávaný vlastnou váhou ramena s možnosťou jemné plynulej regulácie škrtiacim ventilom olejového tlmiča. Po dokončení rezu sa pohon pílového pásu automaticky vypne a rameno sa zdvihne do nastavenej polohy. Trojfázový dvojrýchlostný motor (400 V) umožňuje voľbu rýchlosti pásu 40 alebo 80 m / min. podľa charakteru rezaného materiálu.

  • Plynulé nastavenie uhla rezu v rozsahu 90 ° -60 ° pri stálej polohe upnutého materiálu.
  • Veľmi robustná konštrukcia stroja, tvorená odliatky v šedej liatine, zaručuje bezpečné pohlcovanie vibrácií.
  • Moderná koncepcia ramena pílového pásu umožňuje veľké rezné rozsahy pri kolmých rezoch aj pri delení pod uhlom.
  • Jednoduchá aretácia a nastaveni požadovaného uhla rezu na uhlové stupnici s dorazmi v koncových polohách.
  • Masívne zverák s funkciou rýchloupínania zabezpečuje jednoduché a spoľahlivé upnutie materiálu.
  • Veľký priemer obežných kolies a precízne trojstranné tvrdokovové vedenie zaručujú dlhodobú životnosť pílového pásu a presnosť rezu.
  • Naddimenzované uloženie obežných kolies, systému napínacieho kolesa a všetkých rotačných častí zvyšujú dlhodobú životnosť stroja.
  • Tichý a bezúdržbový pohon pílového pásu je zaistený priemyselným elektromotorom so závitovkovou prevodovkou.
  • K stroju je zapojený kompletný chladiaci systém s výkonným čerpadlom a možnosťou samostatnej regulácie prietoku na oboch vodiacich kockách.
  • Vaňa emulzia s čerpadlom je umiestnená v podstavci stroja.
  • Kontrola správneho napnutia alebo pretrhnutie pílového pásu. Pri pretrhnutí pílového pásu sa stroj automaticky vypne.
  • Jednoduché ovládanie pomocou ergonomicky umiestnených ovládacích prvkov (elektro aj hydraulika) na podstavci stroja.
  • K stroju je dodávaný plynule nastaviteľný doraz materiálu s 500mm stupnicou.
90° +45° +60°
260 200 125
255 185 120
300 x 200 185 x 200 125 x 120



Hlavný motor 400 V, 50 Hz, 0,9/1,4 kW
Motor čerpadla 400 V, 50 Hz, 0,05 kW
Motor hydraulického agregátu 400 V, 50 Hz, 0,18 kW
Rýchlosť pásu 35/70 m/min.
Pracovná výška zveráka 910 mm
Olej v hydraulickom systéme cca 6 l (ISO 6743/4-HM, DIN 51 524 část 2-HLP)
Nádrž chladiacej kvapaliny cca 15 l
Rozmery stroja (min.) 750 x 1580 x 1450 mm
Rozmery stroja (max.) 1410 x 1960 x 1850 mm
Hmotnosť stroja 340 kg





Doraz materiálu – Štandardné vybavenie

Robustný doraz s 500mm stupnicou pre nastavenie požadovanej dĺžky deleného materialu.

Frekvenčný menič

Umožňuje plynulú reguláciu rýchlosti pílového pásu v rozmedzí 15-90 m / min. a tým nastavenie optimálnych rezných podmienok pre daný materiál.

Šmýkačka materiálu

Plynulo nadväzuje na teleso zveráku za rezom a umožňuje ľahké skĺznutiu odrezaných kusov do debny pri delení väčších sérií. Konštrukcia kĺzačky z 2 kusov zamedzuje odtekanie chladiacej kvapaliny mimo stroj.

Prítlačné zariadenie

Slúži na upnutie materiálu pri delení vo zväzku. Umožňuje jednoduché a spoľahlivé upnutie materiálu pomocou manuálneho vertikálneho prítlaku.

Halogénová lampa

Zaručuje kvalitné osvetlenie pracovného priestoru stroja. Neoceniteľným pomocníkom hlavne pri nedostatočnom osvetlení na pracovisku.

Hmlové mazanie

Vytvára olejovú hmlu, ktorá je vstrekovaná do oblasti rezu. Nahrádza použitie klasickej chladiacej emulzie, zvlášť pri delení profilových materiálov, kde môže dochádzať k únikom kvapaliny mimo stroj. Možnosť použitia aj ekologických olejov.

Laserové zameriavanie

Kvalitný priemyselný laser zobrazuje dráhu rezu na delenom materiálu. Výrazne uľahčuje, zrýchľuje a spresňuje nastavenie požadovanej dĺžky materiálu.

Poháňaný kefka

Oceľový okružná kefka, synchrónne poháňaný z hnacieho kolesa. Slúži na odstraňovanie triesok z pílového pásu za rezom.

Ukazovateľ napnutie pílového pásu

Umožňuje presné napnutie pílového pásu na požadovanú hodnotu podľa tlakomeru a jeho kontrolu počas prevádzky stroja. Optimálne napnutie pílového pásu je zásadný pre životnosť pílového pásu aj kvalitu rezu.

Inovovaná verzia preslávené, už 25 rokov vyrábané modelové rady ARG 250 sa úplne novým ramenom pílového pásu s unikátnym dizajnom. Zväčšený maximálnym priemer deleného materiálu z 250 mm na 260 mm. Najmodernejšie koncepcie odliatku ramena s dutinami je osadená obežnými kolesami so zväčšeným priemerom. Väčší priemer kolies zaisťuje menšie ohybové namáhanie pílového pásu. To všetko zaručuje mimoriadnu tuhosť celého systému, dlhodobú životnosť pílových pásov a maximálne presný rez. V dutých častiach ramena sú ukryté všetky rozvody elektroinštalácie a chladiacej kvapaliny, a tým sú chránené proti poškodeniu. Nový koncept ramena prináša tiež veľké zjednodušenie pri výmene pílového pásu alebo pri čistení vnútra ramena, kedy sa zadný kryt ramena jednoducho vyklopí na pántoch a zostane zaaretovanie v hornej polohe. Okrem vytvorenia úplne nového dizajnu ramena došlo aj k mnohým technickým úpravám a zmenám zlepšujúcich kvalitu, užívateľský komfort a životnosť stroja. Ako príslušenstvo je možné použití čistiaceho kefky pílového pásu, synchrónne poháňaného z hnacieho kolesa.

Robustná univerzálna pásová píla nachádza všeobecné uplatnenie od nepretržitých non stop prevádzok až po zámočnícke a údržbárske dielne. Priemyselný pílový pás 27 x 0,9 mm je vyrábaný v mnohých variantoch a umožňuje priemyselné delenie širokej škály materiálov, vrátane nerezu alebo nástrojových ocelí. Stroj je vybavený jednoduchým hydraulickým agregátom, ktorý slúži k automatickému zdvihnutiu ramena pílového pásu po skončení rezu. Tento systém oproti ručnému zdvíhanie výrazne uľahčuje obsluhu stroja zvlášť pri rezaní väcších sérií. Výška zdvihu je nastaviteľná podľa veľkosti rezaného materiálu. Posuv do rezu je vykonávaný vlastnou váhou ramena s možnosťou jemné plynulej regulácie škrtiacim ventilom olejového tlmiča. Po dokončení rezu sa pohon pílového pásu automaticky vypne a rameno sa zdvihne do nastavenej polohy. Trojfázový dvojrýchlostný motor (400 V) umožňuje voľbu rýchlosti pásu 40 alebo 80 m / min. podľa charakteru rezaného materiálu.

  • Plynulé nastavenie uhla rezu v rozsahu 90 ° -60 ° pri stálej polohe upnutého materiálu.
  • Veľmi robustná konštrukcia stroja, tvorená odliatky v šedej liatine, zaručuje bezpečné pohlcovanie vibrácií.
  • Moderná koncepcia ramena pílového pásu umožňuje veľké rezné rozsahy pri kolmých rezoch aj pri delení pod uhlom.
  • Jednoduchá aretácia a nastaveni požadovaného uhla rezu na uhlové stupnici s dorazmi v koncových polohách.
  • Masívne zverák s funkciou rýchloupínania zabezpečuje jednoduché a spoľahlivé upnutie materiálu.
  • Veľký priemer obežných kolies a precízne trojstranné tvrdokovové vedenie zaručujú dlhodobú životnosť pílového pásu a presnosť rezu.
  • Naddimenzované uloženie obežných kolies, systému napínacieho kolesa a všetkých rotačných častí zvyšujú dlhodobú životnosť stroja.
  • Tichý a bezúdržbový pohon pílového pásu je zaistený priemyselným elektromotorom so závitovkovou prevodovkou.
  • K stroju je zapojený kompletný chladiaci systém s výkonným čerpadlom a možnosťou samostatnej regulácie prietoku na oboch vodiacich kockách.
  • Vaňa emulzia s čerpadlom je umiestnená v podstavci stroja.
  • Kontrola správneho napnutia alebo pretrhnutie pílového pásu. Pri pretrhnutí pílového pásu sa stroj automaticky vypne.
  • Jednoduché ovládanie pomocou ergonomicky umiestnených ovládacích prvkov (elektro aj hydraulika) na podstavci stroja.
  • K stroju je dodávaný plynule nastaviteľný doraz materiálu s 500mm stupnicou.
90° +45° +60°
260 200 125
255 185 120
300 x 200 185 x 200 125 x 120



Hlavný motor 400 V, 50 Hz, 0,9/1,4 kW
Motor čerpadla 400 V, 50 Hz, 0,05 kW
Motor hydraulického agregátu 400 V, 50 Hz, 0,18 kW
Rýchlosť pásu 35/70 m/min.
Pracovná výška zveráka 910 mm
Olej v hydraulickom systéme cca 6 l (ISO 6743/4-HM, DIN 51 524 část 2-HLP)
Nádrž chladiacej kvapaliny cca 15 l
Rozmery stroja (min.) 750 x 1580 x 1450 mm
Rozmery stroja (max.) 1410 x 1960 x 1850 mm
Hmotnosť stroja 340 kg





Doraz materiálu – Štandardné vybavenie

Robustný doraz s 500mm stupnicou pre nastavenie požadovanej dĺžky deleného materialu.

Frekvenčný menič

Umožňuje plynulú reguláciu rýchlosti pílového pásu v rozmedzí 15-90 m / min. a tým nastavenie optimálnych rezných podmienok pre daný materiál.

Šmýkačka materiálu

Plynulo nadväzuje na teleso zveráku za rezom a umožňuje ľahké skĺznutiu odrezaných kusov do debny pri delení väčších sérií. Konštrukcia kĺzačky z 2 kusov zamedzuje odtekanie chladiacej kvapaliny mimo stroj.

Prítlačné zariadenie

Slúži na upnutie materiálu pri delení vo zväzku. Umožňuje jednoduché a spoľahlivé upnutie materiálu pomocou manuálneho vertikálneho prítlaku.

Halogénová lampa

Zaručuje kvalitné osvetlenie pracovného priestoru stroja. Neoceniteľným pomocníkom hlavne pri nedostatočnom osvetlení na pracovisku.

Hmlové mazanie

Vytvára olejovú hmlu, ktorá je vstrekovaná do oblasti rezu. Nahrádza použitie klasickej chladiacej emulzie, zvlášť pri delení profilových materiálov, kde môže dochádzať k únikom kvapaliny mimo stroj. Možnosť použitia aj ekologických olejov.

Laserové zameriavanie

Kvalitný priemyselný laser zobrazuje dráhu rezu na delenom materiálu. Výrazne uľahčuje, zrýchľuje a spresňuje nastavenie požadovanej dĺžky materiálu.

Poháňaný kefka

Oceľový okružná kefka, synchrónne poháňaný z hnacieho kolesa. Slúži na odstraňovanie triesok z pílového pásu za rezom.

Ukazovateľ napnutie pílového pásu

Umožňuje presné napnutie pílového pásu na požadovanú hodnotu podľa tlakomeru a jeho kontrolu počas prevádzky stroja. Optimálne napnutie pílového pásu je zásadný pre životnosť pílového pásu aj kvalitu rezu.
